3D Detektor kovů OKM GeoSeeker

• Geolektrický průzkum: Profesionální systém pro měření elektrického odporu podloží

• Detekční hloubka: Až 250 m podle zvoleného režimu a podmínek

• Využití: Vyhledávání podzemní vody, dutin a geotechnický průzkum

• Provozní režimy: Active Scan (Accurate), Active Scan (Quick) a Passive Scan

• Detekovatelné struktury: Podzemní voda, vodonosné vrstvy, dutiny, jeskyně, tunely a komory

OKM GeoSeeker je profesionální geofyzikální systém určený pro vyhledávání podzemních zdrojů vody, vodonosných vrstev a skrytých dutin. Pracuje na principu geolektrického měření zdánlivého odporu půdy podle Schlumbergerovy metody a umožňuje vytvářet prostorové zobrazení naměřených hodnot.

Zařízení je vhodné pro studnaře, geotechnické firmy, zemědělství, archeologii i průzkum podzemních prostor. Díky aktivnímu a pasivnímu režimu lze vyhledávat jak podzemní vodu a dutiny, tak také proudící vodu bez nutnosti aktivního napájení podloží.

Active Scan – Accurate

Režim Active Scan (Accurate) využívá čtyři elektrody. Dvě z nich přivádějí elektrický proud do podloží a další dvě měří rozdíl potenciálu potřebný pro výpočet elektrického odporu půdy.

Tento režim je určen pro detailní vyhledávání podzemních zdrojů vody, skrytých dutin, jeskyní a nepropustných geologických vrstev. Uživatel může nastavit požadovaný rozsah měření od přibližně 5 do 250 m.

Active Scan – Quick

Active Scan (Quick) funguje na stejném principu jako přesný aktivní režim, ale je optimalizován pro rychlejší průzkum terénu.

Do podloží je opět přiváděn elektrický proud a systém vyhodnocuje změny elektrického odporu. Režim je vhodný pro rychlé ověření většího prostoru ještě před detailnějším měřením.

Passive Scan

Passive Scan využívá pouze dvě elektrody a do podloží nevysílá žádný elektrický proud.

Měří přirozené elektrické napětí v zemi a je určen výhradně pro detekci proudící podzemní vody. Tento režim může být vhodný například při hledání podzemních vodních toků.

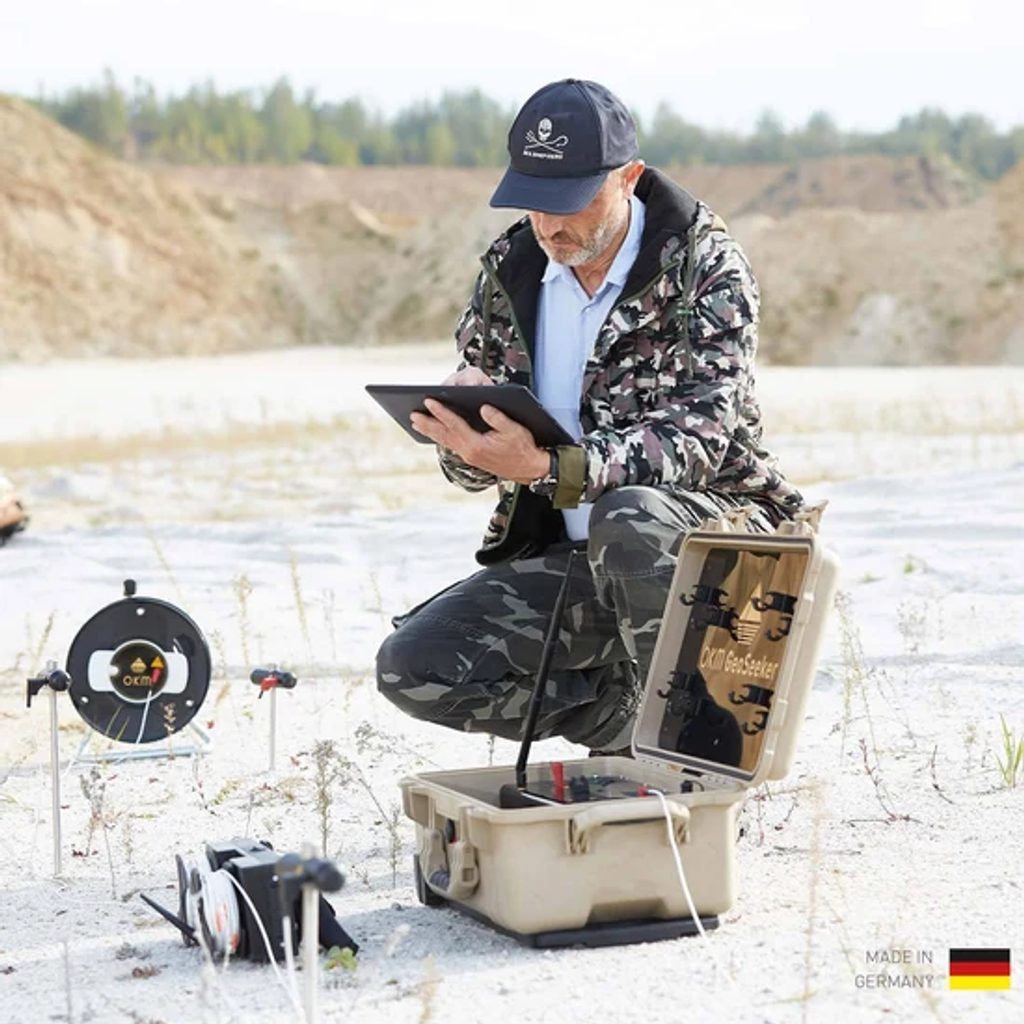

Ovládání pomocí Android tabletu

Celý GeoSeeker je ovládán prostřednictvím dodávaného Android tabletu s předinstalovanou aplikací.

Řídicí jednotka a tablet spolu komunikují bezdrátově přes Wi-Fi. Aplikace uživatele provádí celým měřením pomocí názorných instrukcí krok za krokem, takže usnadňuje správné rozmístění elektrod i provedení jednotlivých měřicích bodů.

Profily měření

GeoSeeker umožňuje několik způsobů průzkumu podle velikosti a charakteru lokality:

• Jednotlivé měření jednoho bodu

• Kompletní měření obdélníkové plochy

• Podélné měření jedné linie

• Příčné měření jedné linie

Díky tomu lze systém přizpůsobit rychlému ověření konkrétního místa i rozsáhlejšímu průzkumu celé oblasti.

3D vizualizace výsledků

Po dokončení měření se výsledky zobrazí přímo na tabletu jako prostorová vizualizace naměřených hodnot.

Barevné zobrazení pomáhá rozlišit oblasti s vyšší vodivostí, které mohou indikovat přítomnost podzemní vody nebo vodonosného štěrku, a oblasti s vysokým odporem, které mohou upozorňovat na dutiny, tunely nebo jiné podzemní prostory.

Naměřená data lze následně podrobně analyzovat také v programu OKM Visualizer 3D Studio Professional, který nabízí volumetrické 3D zobrazení výsledků.

Využití

OKM GeoSeeker je vhodný zejména pro:

• Vyhledávání podzemní vody

• Vyhledávání míst pro studny a vrty

• Lokalizaci vodonosných vrstev

• Detekci proudící podzemní vody

• Geotechnický průzkum

• Detekci dutin

• Detekci jeskyní a tunelů

• Lokalizaci podzemních komor

• Zemědělství

• Archeologický průzkum

Hlavní vlastnosti

• Geolektrický měřicí systém

• Schlumbergerova metoda

• Aktivní i pasivní měření

• Active Scan (Accurate)

• Active Scan (Quick)

• Passive Scan

• Hloubka měření až 250 m

• Detekce podzemní vody

• Detekce dutin a podzemních prostor

• 3D vizualizace výsledků

• Ovládání pomocí Android tabletu

• Bezdrátová komunikace přes Wi-Fi

• OKM Visualizer 3D Studio Professional

• Power Box s vlastním napájením

• Kompletní sada elektrod a měřicích kabelů

• Voděodolný a nárazuvzdorný ochranný kufr

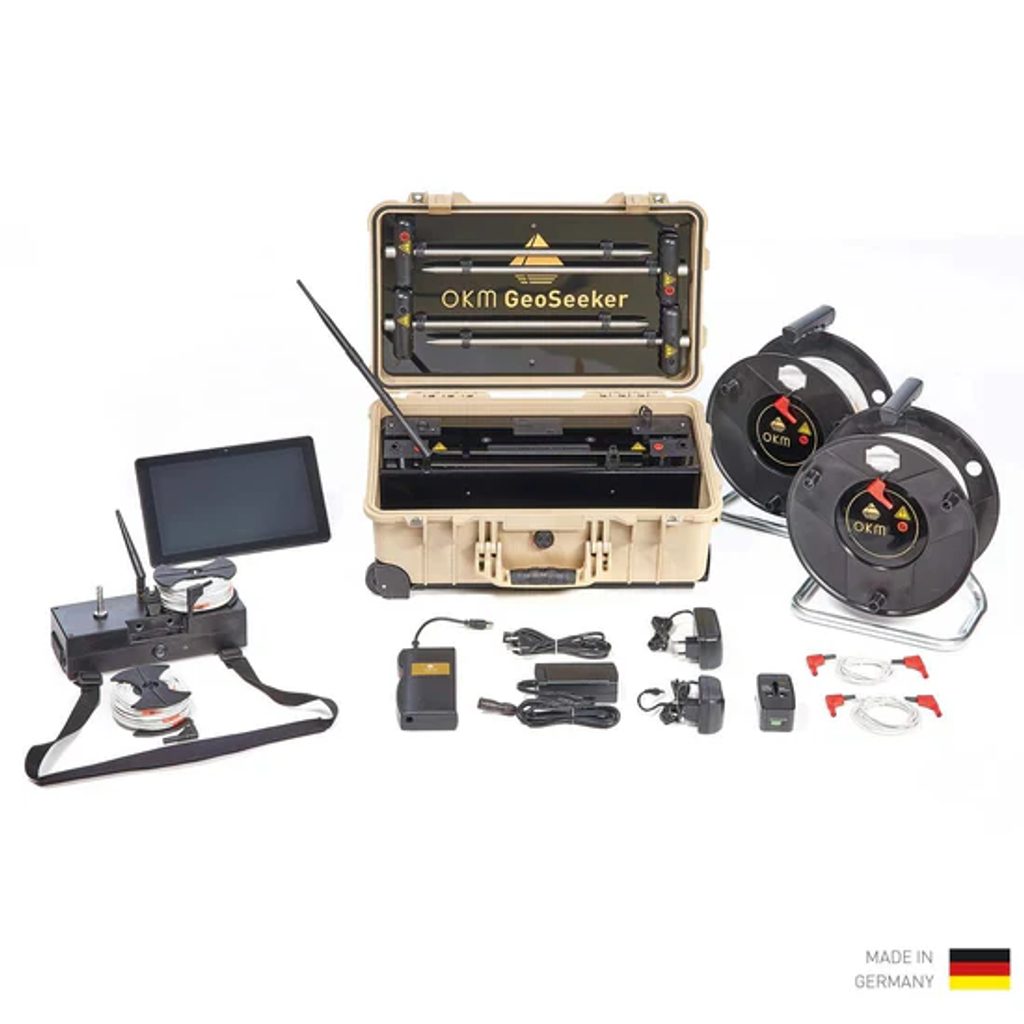

Obsah balení

• 1× řídicí jednotka včetně nabíječky

• 8× dobíjecí AA baterie 1,5 V

• 1× Android tablet

• 4× elektroda

• 2× buben napájecího kabelu

• 2× buben napěťového kabelu

• 2× propojovací kabel, délka 2 m

• 1× USB flash disk s programem OKM Visualizer 3D Studio Professional

• 1× Power Pack PP20V3A01

• 1× Power Box včetně nabíječky

• 1× voděodolný a nárazuvzdorný ochranný kufr

• 1× stručný návod

• Volitelně předkonfigurovaný notebook s Windows

Technické údaje

Řídicí jednotka

• Rozměry: 130 × 270 × 110 mm

• Hmotnost: cca 0,6 kg / cca 2,1 kg s kabelovými bubny a bateriemi

• Vzorkovací frekvence: 4096 Hz

• ADC: 16 bit

• Provozní doba: minimálně 16 hodin

• Doba nabíjení: cca 3 až 5 hodin

• Komunikace s tabletem: Wi-Fi, 2,4 GHz

• Komunikace s Power Boxem: 2,4 GHz

• Doba měření jednoho bodu: min. 16 s

Power Box

• Rozměry: 230 × 550 × 360 mm

• Hmotnost: cca 15,8 kg / cca 18 kg s elektrodami

• Výstup: max. 390 V / 0,5 A / 20 W

• Provozní doba: až 100 hod při minimálním výkonu, cca 40 hod při průměrném výkonu, cca 8 hod při maximálním výkonu

• Doba nabíjení: max. 8 hodin

• Napájení: 2× 12 V / 10 Ah olověná baterie

Elektrody

• Rozměry: 440 × 120 × 35 mm

• Hmotnost: cca 0,52 kg

Měřicí kabely

• Napěťový kabel: délka 255 m

• Napájecí kabel: délka 26 m

Technické údaje jsou průměrné hodnoty a během provozu mohou být možné drobné odchylky. Obsah balení se může v závislosti na technickém vývoji nebo konkrétní konfiguraci modelu lišit.
