Detektor vody a dutin OKM GeoSeeker Mini

• Geolektrický průzkum: Měření elektrického odporu půdy pomocí Schlumbergerovy metody

• Detekční hloubka: Až 100 m podle zvoleného měření a podmínek

• Využití: Vyhledávání podzemní vody, dutin a geotechnický průzkum

• Provozní režim: Geoelectric Scan

• Detekovatelné struktury: Podzemní voda, vodonosné vrstvy, dutiny, tunely, komory a další podzemní prostory

Popis produktu

OKM GeoSeeker Mini je geofyzikální detektor určený pro vyhledávání podzemních zdrojů vody a skrytých dutin. Na rozdíl od klasických detektorů kovů pracuje na principu geolektrického měření elektrického odporu půdy a výsledky zobrazuje jako přehlednou 2D vizualizaci.

Zařízení využívá měřicí postup založený na Schlumbergerově metodě. Pomocí elektrod zavedených do země vyhodnocuje zdánlivý elektrický odpor podloží. Oblasti s vyšší elektrickou vodivostí mohou indikovat přítomnost vody, zatímco oblasti s výrazně vyšším odporem mohou upozorňovat na dutiny nebo jiné prázdné podzemní prostory.

Vyhledávání podzemní vody

GeoSeeker Mini je určen zejména pro lokalizaci podzemních zdrojů vody. Podzemní voda má ve srovnání s okolní horninou obvykle dobrou elektrickou vodivost, což se při měření projevuje nižšími hodnotami odporu.

Zařízení lze využít například pro vyhledávání spodní vody, pitné vody, vodonosného štěrku, podzemních vodních toků nebo hladiny podzemní vody. Výrobce jej doporučuje například pro studnaře, vrtné společnosti, zemědělství, stavebnictví a geotechnický průzkum.

Detekce dutin

Stejný princip měření umožňuje také vyhledávání skrytých dutin a prázdných prostor. Dutiny mají oproti okolnímu podloží nízkou elektrickou vodivost, a proto se při měření projevují vysokými hodnotami odporu.

GeoSeeker Mini lze využít k hledání jeskyní, tunelů, šachet, komor, hrobek, bunkrů, sklepů, podzemních místností a dalších dutých struktur.

Geolektrické měření

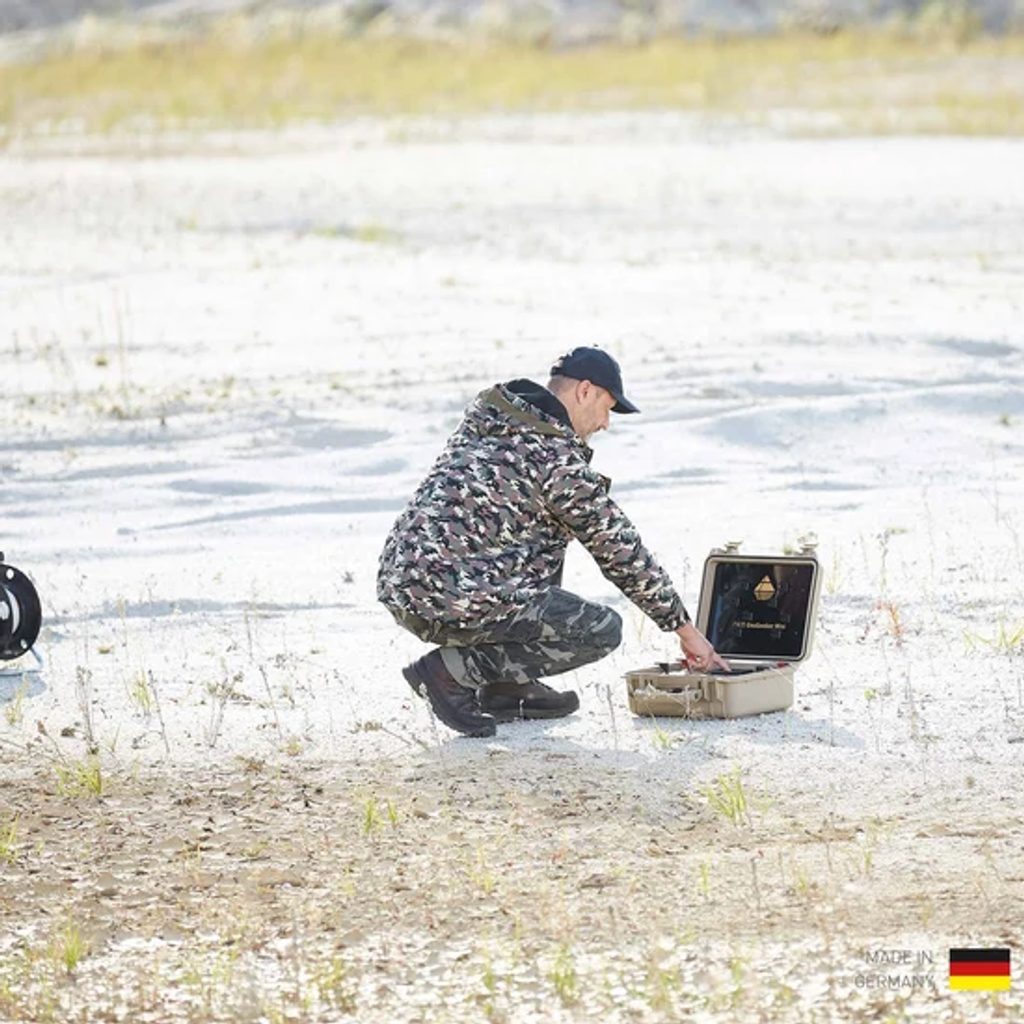

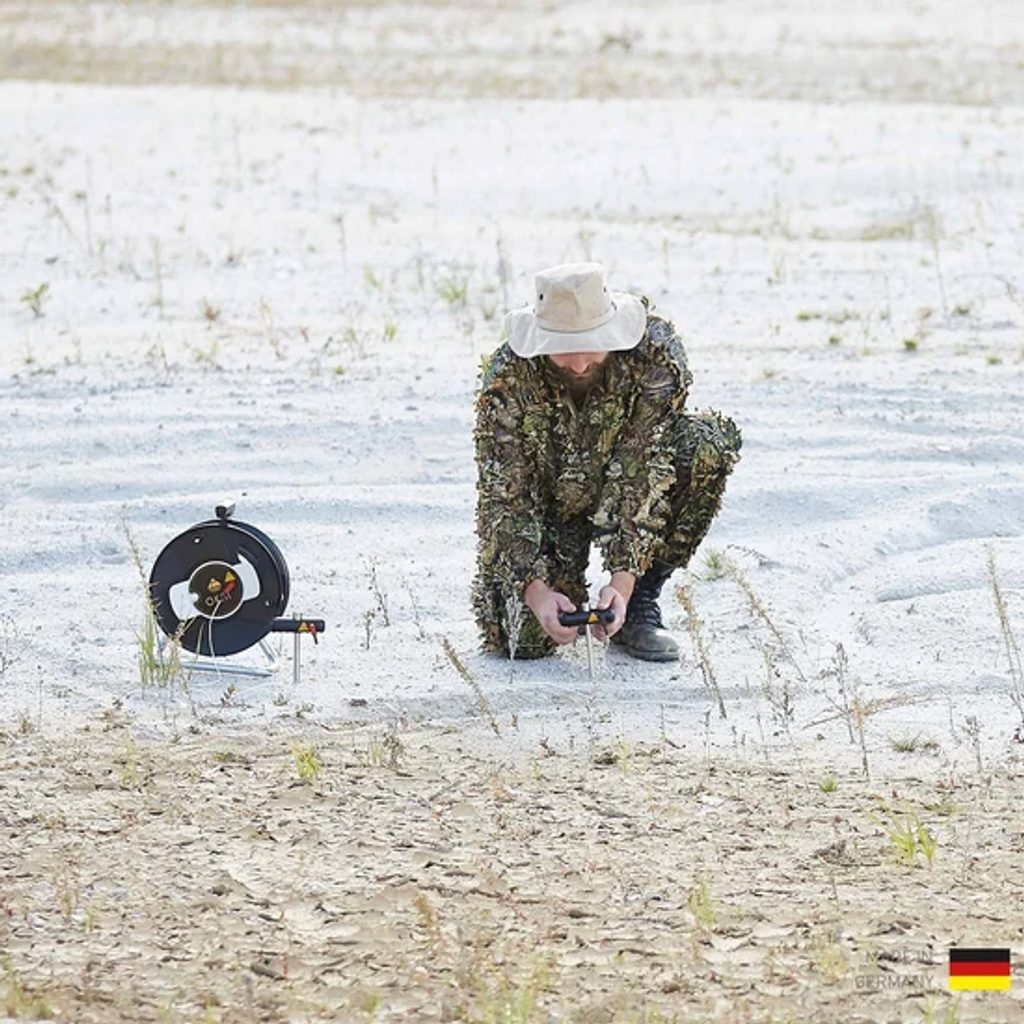

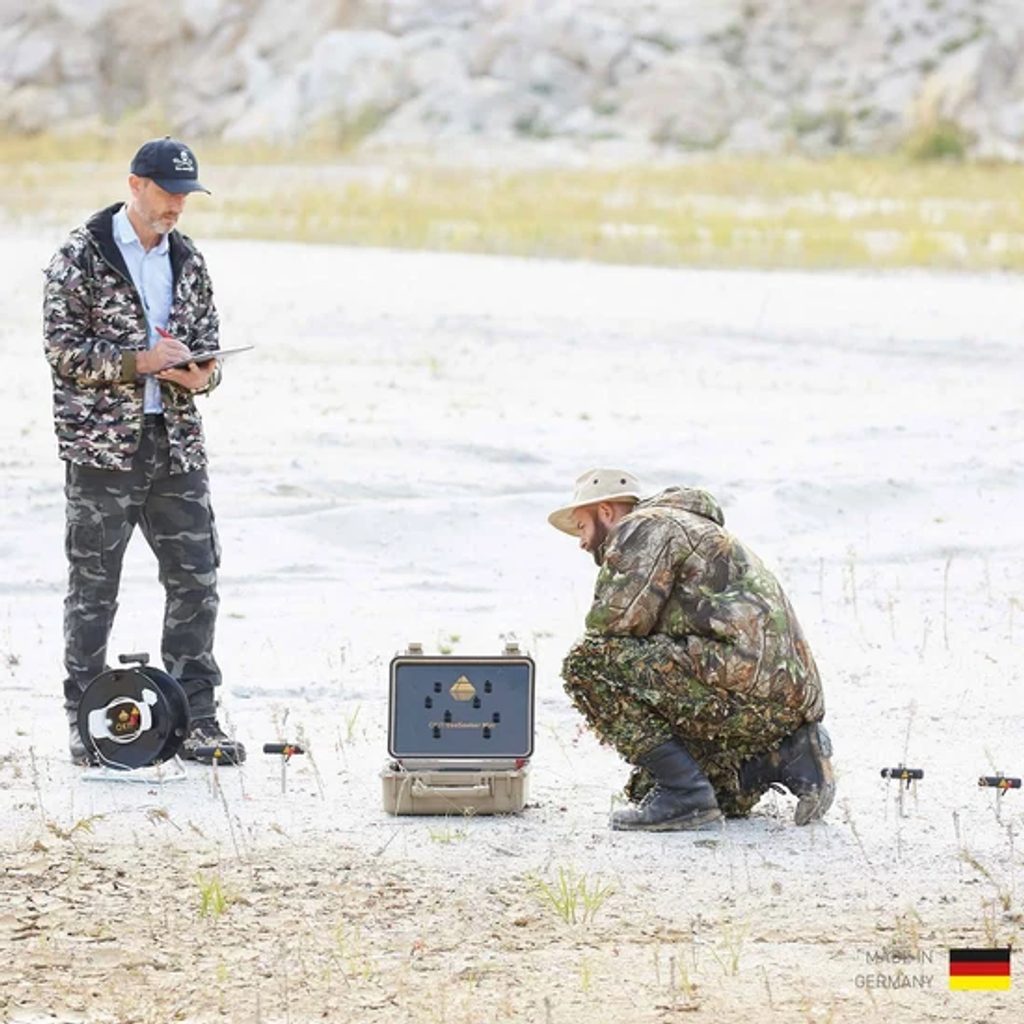

Během měření se do země rozmístí elektrody a zařízení postupně vyhodnocuje elektrický odpor v jednotlivých měřicích bodech.

Uživatel na dotykovém displeji zvolí požadovanou hloubku měření a počet skenovacích bodů. GeoSeeker Mini následně krok za krokem graficky zobrazuje, kam mají být elektrody přesunuty a jak pokračovat v měření.

Díky obrazovým instrukcím a ikonám není ovládání závislé na konkrétním jazyce a přístroj je vhodný i pro uživatele bez předchozích zkušeností s geolektrickým průzkumem.

2D vizualizace výsledků

Po dokončení měření zařízení automaticky vypočítá výsledky a zobrazí je jako 2D obraz elektrického odporu podloží.

Barevné zobrazení usnadňuje základní interpretaci výsledků. Oblasti odpovídající vyšší vodivosti mohou indikovat přítomnost vody, zatímco oblasti s vysokým odporem mohou upozorňovat na dutinu.

K dispozici je také zjednodušené zobrazení výsledků pomocí symbolů vody a dutin, což usnadňuje rychlé vyhodnocení měření přímo v terénu.

Dotykové ovládání

GeoSeeker Mini je vybaven 3,5" barevným dotykovým displejem s rozlišením 480 × 320 px.

Uživatel prostřednictvím displeje nastavuje parametry měření, sleduje jednotlivé kroky a po dokončení průzkumu může okamžitě zobrazit výslednou 2D vizualizaci.

Interní paměť o kapacitě 4 GB umožňuje ukládání naměřených dat přímo v řídicí jednotce.

Využití

OKM GeoSeeker Mini je vhodný zejména pro:

• Vyhledávání podzemní vody

• Lokalizaci vodonosných vrstev

• Vyhledávání míst pro studny a vrty

• Geotechnický průzkum

• Zemědělství

• Stavební průzkum

• Detekci dutin

• Detekci tunelů a šachet

• Archeologický průzkum

• Lokalizaci podzemních komor a místností

Hlavní vlastnosti

• Geolektrický měřicí systém

• Měření zdánlivého odporu půdy

• Průzkum až do hloubky 100 m

• Detekce podzemní vody

• Detekce dutin a podzemních prostor

• 2D vizualizace výsledků

• Barevný dotykový displej

• Grafické instrukce krok za krokem

• Jazykově nezávislé ovládání pomocí ikon

• Interní paměť 4 GB

• Nabíjecí vysokokapacitní baterie

• Provozní doba přibližně 6–8 hodin

• Kompletní sada elektrod a měřicích kabelů

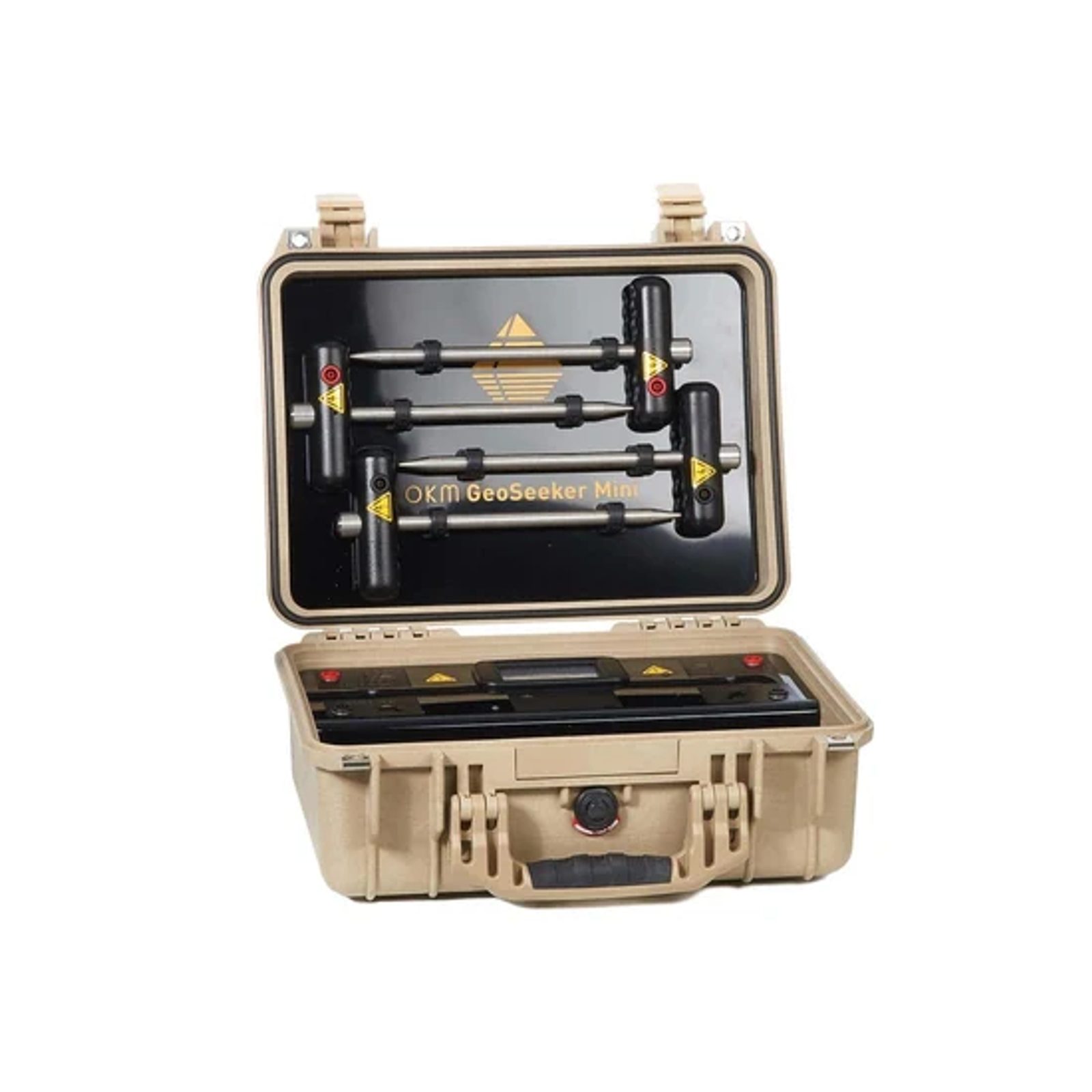

• Voděodolný a nárazuvzdorný ochranný kufr

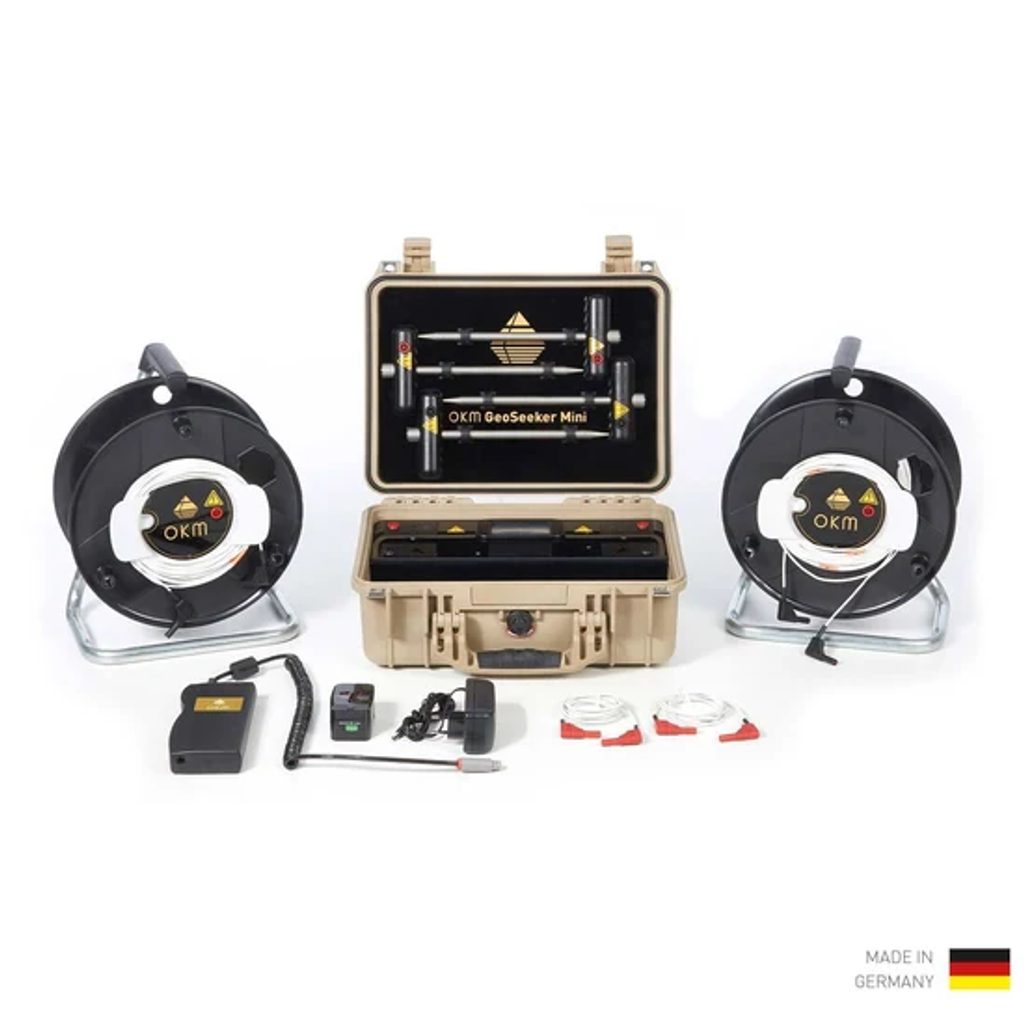

Obsah balení

• 1× řídicí jednotka

• 4× elektroda

• 2× buben napájecího kabelu, délka 100 m

• 2× napěťový kabel, délka 10 m

• 2× propojovací kabel, délka 2 m

• 1× Power Pack PP20V3A01

• 1× nabíječka s nabíjecím kabelem

• 1× sada cestovních adaptérů

• 1× voděodolný a nárazuvzdorný ochranný kufr

• 1× stručný návod

Technické údaje

Řídicí jednotka

• Rozměry: 410 × 340 × 180 mm

• Hmotnost: cca 4,5 kg

• Displej: 3,5" rezistivní dotykový, 480 × 320 px

• Interní paměť: 4 GB

• Provozní doba: cca 6–8 hodin

• Vzorkovací frekvence: 4096 Hz

• ADC: 16 bit

• Doba měření jednoho bodu: min. 16 s

• Výstup: 320 V / 0,4 A

Bubny napájecích kabelů

• Rozměry: 360 × 290 × 200 mm

• Hmotnost: cca 3,6 kg

• Délka kabelu: 100 m

• Značky: 10

Elektrody

• Rozměry: 270 × 120 × 35 mm

• Hmotnost: cca 0,4 kg

Napěťové kabely

• Délka: 10 m

• Značky: 10

Technické údaje jsou průměrné hodnoty a během provozu mohou být možné drobné odchylky. Obsah balení se může v závislosti na technickém vývoji nebo konkrétní konfiguraci modelu lišit.
